防爆型總線聯動控制器DL -208
產品參數
概述

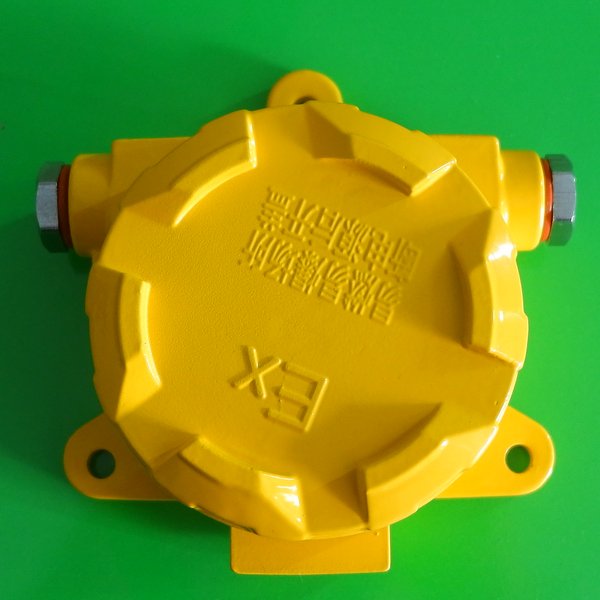

DL-208聯動控制器是由深圳市邁思通科技有限公司研發生產的。主要與本公司出品的總線制可燃?xì)怏w報警系統配套使用，一般用于最多16個可燃?xì)怏w探測器點的控制邏輯遠程聯機（RS－485串行口），具有1路脈寬為2秒的繼電器觸點信號和1路無源常開觸點輸出。該產品的外殼采用的是鋁合金防爆外殼，具有防爆功能、性能穩定、可靠性高、用途廣泛、使用方便等多方面優勢?？煽刂泼}沖閥，又可控制排風扇、報警燈、警號等。廣泛用于化工、石油、冶金、油庫、液化氣站、噴漆作業、燃?xì)廨斉涞瓤扇細怏w產生、儲存、使用等室內外易泄漏危險場所。
主要技術指標：
| 型號 | DL-208 |
| 電源電壓 | DC 24V±10% |
| 控制方式 | RS-485總線 |
| 最大工作電流 | 25mA ～ 48mA（動作時） |
| 觸點容量 | 5A |
| 存儲溫度 | -10℃～55℃ |
| 環境濕度 | 93%RH |
| 接入可燃?xì)怏w探測器路數 | 16 |
| 接入可燃?xì)怏w探測器地址 | 1~16或者17~32 |

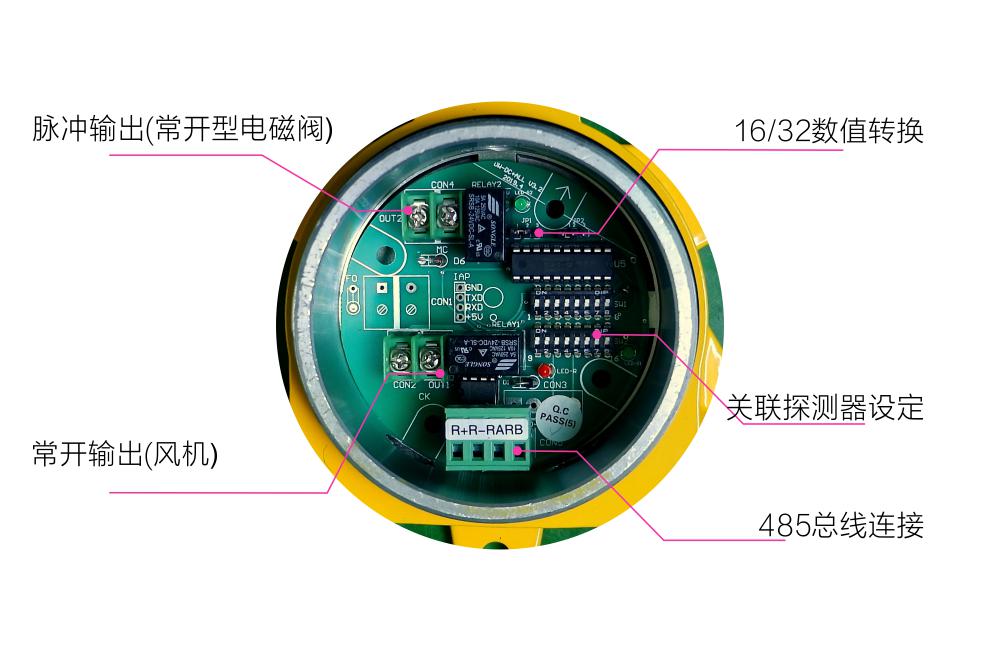

內電路各功能部分定義圖：
跳線設置定義
| JP1 | SW | 功 能 |
| 1、2 | SW1 | 接收 1# 探測器～8# 探測器控制 |
| 1、2 | SW2 | 接收 9# 探測器～16# 探測器控制 |
| 2、3 | SW1 | 接收 17# 探測器～24# 探測器控制 |
| 2、3 | SW2 | 接收 25# 探測器～32# 探測器控制 |
安裝、調試
1. 外接電源、通信線
上圖所示電路板中的接線端子CON5 的O+（R+） 和 O-（R-） 分別接 24V 交流的正極和負極，給設備提供電源。
上圖所示電路板中的接線端子CON5 的RA和RB分別接可燃?xì)怏w控制系統中的RS-485總線所對應接線定義。
2. 外接控制線
該設備的控制輸出為無源常開接點，相當于一個開關。因此必須外接電源（交直流視被控設備選擇）與被控設備串聯。當所轄可燃?xì)怏w探測器超標報警時，繼電器接點自動閉合。
3. 跳線端子 JP1跳線與撥碼開關SW1、SW2的對應關系
3.1、跳線端子 JP1的1-2短接
撥碼開關SW1的1#～８#，分別響應1#～8#探測器報警；
撥碼開關SW2的1#～８#，分別響應9#～16#探測器報警。
4. 跳線端子 JP1的2-3短接
撥碼開關SW1的1#～８#，分別響應17#～24#探測器報警；
撥碼開關SW2的1#～８#，分別響應25#～32#探測器報警。
5. 撥碼開關功能“有效”的撥動方法
撥上去（ON）有效。
6. 繼電器Relay1是常開接點，適合控制排風扇、引風機、報警燈、直動閥門等。
Relay2是瞬時接點（脈寬2秒），探頭報警時，接點閉合1～2秒后自動打開，適合接脈沖閥。
7. 注意事項
32個點按撥碼開關分成4組，第一組跟隨1~8號報警產生動作。第二組跟隨9~16號報警產生動作。第三組跟隨17~24號報警產生動作。第四組跟隨25~32號報警產生動作。通常一組內可以多選，其余組必須關閉！
8. 因?yàn)槭枪枚丝?，所以必須上下對?yīng)方可兩組多選，比如需要1號和9號都動作，這兩點均可設置。而需要1號動作9號不動，或者反過來，只設置其中任一組。
9. 安裝時，防爆外殼要接地，以保安全。
10. 觸點容量為 5A，如果被控設備功率超過 1000W （交流），需加擴容繼電器或交流接觸器。
